gestion du parc informatique

régle de gestion

utilisateur<=>equipement

un utilisateur peut avoir plusieurs equipements

un equipement peut appartenir à un utilisateur

utilisateur<=>intervention

un utilisateur peut solliciter plusieurs interventions

une intervention est solliciter par un utilisateur

techniciens<=>intervention

un techniciens peut operer plusieurs interventions

une intervention est operée par un ou plusieurs techniciens

utilisateur<=>emprunt

un utilisateur peut demander plusieurs emprunts

un emprunt est demandé par un et un seul utilisateur

administrateur<=>emprunt

un administrateur peut approuver plusieurs emprunts

un emprunt est approuvé par un et un seul administrateur

emprunt<=>equipement

un emprunt est porter sur un ou plusieurs equipements

un equipement peut être porter par plusieurs emprunts

direction<=>emplacement

une direction englobe plusieurs emplacements

un emplacement est englobé dans une direction

sous_direction<=>emplacement

une sous_direction comporte plusieurs emplacements

un emplacement est dans une sous_direction

service<=>emplacement

un service contenir plusieurs emplacements

un emplacement est dans une service

equipement<=>type_equipement

un equipement appartient à un type_equipement

A un type_equipement appartiennent un ou plusieurs equipements

equipement<=>etat

un equipement peut se trouver dans plusieurs etats à des périodes differentes

un etat est attribué à plusieurs equipements

equipement<=>intervention

un equipement peut faire l'objet de plusieurs interventions

une intervention est faite sur un ou plusieurs equipements

equipement<=>emplacement

un equipement peut avoir plusieurs emplacements à des périodes differentes

un emplacement peut contenir plusieurs equipements

service<=>emplacement

un service dispose de plusieurs emplacements

un emplacement peut-être dans un service

equipement<=>logiciel

un equipement peut diposé de plusieurs logiciels

un logiciel peut être installé sur un ou plusieurs equipements

logiciel<=>intervention

un logiciel peut faire l'objet de plusieurs interventions

une intervention est faite sur un ou plusieurs logiciels

logiciel<=>etat

un logiciel peut se trouver dans plusieurs etats à des périodes differentes

a un etat est attribué plusieurs logiciels a des periodes données

reservation<=>equipement

une reservation concerne un ou plusieurs equipements

un equipement peut-être concerné par plusieurs reservations

reservation<=>utilisateur

une reservation est faite par un utilisateur

un utilisateur peut faire plusieurs reservations

intervention<=>type_intervention

une intervention appartient à un type_intervention

à un type_intervention appartiennent une ou plusieurs interventions

entité

direction
num_dir
libelle_dir
sous_direction
num_sd
libelle_sd
service
num_ser
libelle_ser
etat
num_etat
nom_etat
libelle_etat
reservation
num_res
libelle_res
technicien
num_sup
nom
prenom
téléphone
email
emplacement
num_emp
libelle_emp
equipement
code_equip
date_mise_service
nom_equit
carateristique
intervention
num_int
nature_int (m,l,r)
description_int
observation_int
logiciel
num_log
nom
libelle_log
license
license_init
license_expire
type_equipement
num_type
libelle_type
type_intervention
num_type_int
libelle_type
utilisateur
matr_user
nom_user
prenom_user
contact_user
email_user
password_user
fonction
numero_fonction
nom_fonction
Emprunt
num_emp
libelle_emp
administrateur
code_admin
nom_admin
prenom_admin
telephone_admin
email_admin
password_admin

dictionnaire de données

n
code
signification
type
n
an
n
an
n
an
n
an
n
a
a
an
an
n
date
an
an
an
an
n
n
n
n
n
an
n
an
an
n
n
a
an
an
date
n
a
an
an
date
date
n
an
an
a
a
an
an
an
n
a
n
an
taille
3
67
3
63
3
50
3
50
3
20
40
10
40
50
10
20
25
70
80
3
3
1
1
1
30
30
30
30
30
5
3
200
200
10
3
20
200
20
10
10
3
20
depend de la codification des utilisateur
20
40
10
40
10
3
depend de la fonction la plus longue
3
200
nature
observation

structure d'accés thêorique (SAT)

Modéle concéptuel des données (MCD)

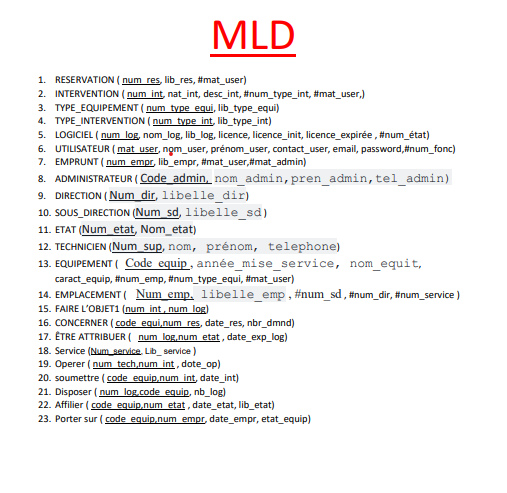

Modéle logique des données (MLD)

en conception

Modéle concéptuel de traitements (MCT)

domaine d'étude mairie de port bouet

champs d'étude gestion du parc informatique

processus : gestion des emprunts
evenement opération résultat
emprunt demander verification du stock
equipement disponible
equipement non disponible
equipement disponible livraison d'equipement equipement livrer
equipement livrer
délais arrivé
recouvrement de l'equipement
si equipement remis
sinon equipement égarer
equipement restaurer
avis du maire
processus intervention
evenement opération résultat
Tous les 6 mois
Maintenance
Nettoyage
Mise à jour logiciels et systèmes d’exploitation
Si défaut
Appareil endommagé
Appareil ok
Appareil endommagé
Demande intervention
Réparation
Identification de l’équipement
Rédaction du rapport de panne
Si appareil réparé
Si appareil non réparé
Rapport signé et envoyé
Mis en état de réparation prolongé
en conception
